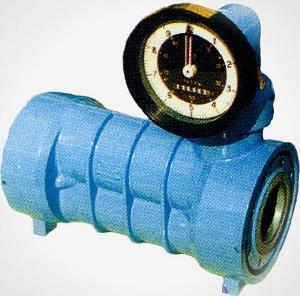

Счетчик ППВ 100-1,6
Счетчик жидкости ППВ-100/1,6CУ применяется на нефтебазах для учета и измерения объемных количеств бензина, керосина, дизельного топлива и масла. Отличительной особенностью этих счетчиков является то, что рабочими элементами у них являются винты. Принцип действия винтовых счетчиков жидкости заключается в том, что два винта находящиеся в зацеплении, вращаются под действием потока измеряемой жидкости, отмеряют при каждом обороте некоторый объем. В качестве вторичного прибора на АЗС может применяться механическое счетное устройство СУ или устройство съема сигнала УСС. Технические возможности счетчика жидкости позволяют путем подбора счетного блока шестерен устанавливать класс точности: 0,5% и 0,25%. Класс точности 0,25% значительно повышает точность учета выдаваемых и принимаемых через счетчик светлых нефтепродуктов как на стационарных базах выдачи и хранения нефтепродуктов, так и на передвижных пунктах заправки. Счетчик жидкости ППВ-100 по своим температурным параметрам позволяет использовать его на всей территории Украины. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА ЖИДКОСТИ ППВ-100/1,6СУ Условный проход (мм) 100 Рабочее давление (МПа) 1,6 Диапозон вязкости измеряемой жидкости (мм/с2) 0,55-1,1 1,1-6,0 6,0-60 60- 300 Расход (м3/час) Минимальный 15 Номинальный 120 Максимальный 180 Температура измеряемой жидкости от -50 до 50 Класс точности 0,5% и 0,25% Масса (кг) 45
Счетчик жидкости ППВ-100/1,6CУ применяется на нефтебазах для учета и измерения объемных количеств бензина, керосина, дизельного топлива и масла. Отличительной особенностью этих счетчиков является то, что рабочими элементами у них являются винты. Принцип действия винтовых счетчиков жидкости заключается в том, что два винта находящиеся в зацеплении, вращаются под действием потока измеряемой жидкости, отмеряют при каждом обороте некоторый объем. В качестве вторичного прибора на АЗС может применяться механическое счетное устройство СУ или устройство съема сигнала УСС. Технические возможности счетчика жидкости позволяют путем подбора счетного блока шестерен устанавливать класс точности: 0,5% и 0,25%. Класс точности 0,25% значительно повышает точность учета выдаваемых и принимаемых через счетчик светлых нефтепродуктов как на стационарных базах выдачи и хранения нефтепродуктов, так и на передвижных пунктах заправки. Счетчик жидкости ППВ-100 по своим температурным параметрам позволяет использовать его на всей территории Украины. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА ЖИДКОСТИ ППВ-100/1,6СУ Условный проход (мм) 100 Рабочее давление (МПа) 1,6 Диапозон вязкости измеряемой жидкости (мм/с2) 0,55-1,1 1,1-6,0 6,0-60 60- 300 Расход (м3/час) Минимальный 15 Номинальный 120 Максимальный 180 Температура измеряемой жидкости от -50 до 50 Класс точности 0,5% и 0,25% Масса (кг) 45

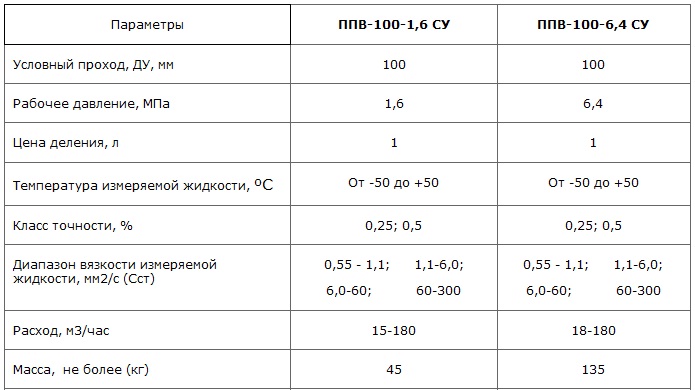

Технические характеристики
